Come misurare una planimetria o mappa senza misure con PageScale Measure

Ti capita di guardare una piantina o una mappa senza quote? Con PageScale Measure trasformi qualunque pagina web in un tavolo di misura: imposti una scala da un riferimento noto e poi misuri con un clic, tracciando linee rosse con etichette chiare. Niente CAD, niente upload. Solo Attiva → Calibra → Misura. 🚀

---

Perché PageScale Measure? ✅

• Calibrazione in pagina: clicchi due punti noti, inserisci la distanza reale e l’estensione calcola l’equivalenza unità/pixel.
• Misure al volo: in modalità Measure fai due clic e ottieni una linea rossa con la lunghezza.
• Unità multiple: mm, cm, m, in, ft, yd + ft+in (es. 5′ 7,5″).
• Export PNG pulito: selezioni un’area dello schermo ed esporti l’immagine con le quote.
• Interfaccia compatta: il pannello è piccolo e non ruba spazio di lavoro.
• Free vs PRO: Free fino a 7 misure per pagina e watermark sugli export; PRO sblocca illimitate misure e rimuove il watermark.

---

Avvio rapido (⏱️ ~30 secondi)

1. Installa l’estensione da questa pagina. Poi apri la pagina dove è presente la piantina, mappa o grafico, e clicca l’icona dell’estensione → Activate on this tab (il popup si chiude).



2. Nel pannello in sovrimpressione (in alto a destra) scegli Calibrate:
   • Clicca due punti che rappresentano una distanza nota (es. estremi di una barra da 1 m, larghezza di una porta standard).
   • Inserisci il valore reale e l’unità (mm/cm/m/in/ft/yd).

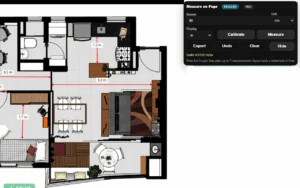

     SUGGERIMENTO: Nell’esempio qui sopra abbiamo preso come riferimento/scala la dimensione di una porta standard (larghezza di 90 cm) e poi una volta fatta tale calibrazione abbiamo preso le misure di tutte le pareti ed oggetti della piantina!

3. Passa a Measure e clicca due punti qualsiasi: comparirà una linea rossa con la misura.
4. Dopo aver preso tutte le dimensioni clicca su EXPORT. Dovrai col mouse selezionare l’area da esportare e infine quell’area della piantina o mappa verrà salvata sul tuo computer in un’immagine di formato PNG.

💡 Tip: usa il riferimento più lungo e affidabile che trovi: abbassa l’errore percentuale.

---

Il metodo alla base (per fidarti dei numeri) 🧮

• P = distanza in pixel tra i due punti di calibrazione.
• R = distanza reale in unità scelte.
• Fattore di scala s = R ÷ P (unità per pixel).
• Ogni nuova distanza in pixel D diventa D_reale = D × s.

PageScale Measure lo fa per te: clicchi due punti, inserisci R, e la scala resta attiva finché non cambi zoom.

---

Scegliere un buon riferimento 📏

Ottime fonti:

• Barra di scala su mappe (es. “100 m”).
• Standard costruttivi: porta ≈ 0,80–0,90 m; stallo auto ≈ 2,4–2,6 m; piastrella 30/45/60 cm; pallet 120×80 cm.
• Scala grafica (es. 1:100) se la scansione è senza prospettiva.

Non hai un riferimento certo? Usa il migliore disponibile e verifica poi con un secondo elemento noto.

---

Misure dritte, curve e composite 🎯➕

• Linea retta: un clic all’inizio, uno alla fine: fatto.
• Percorsi curvi: misura a segmenti e somma; segue meglio l’andamento reale.
• Perimetri: aggiungi segmenti lungo il contorno; le etichette restano leggibili.

📝 Etichette: in metrico 1–2 decimali (es. 124,3 cm); in imperiale il formato ft+in è più naturale (7′ 4″).

---

Aree & perimetri (stima rapida) ▭➕△

• Rettangolo/stanza: Area = lunghezza × larghezza.
• Forme irregolari: scomponi in rettangoli/triangoli e somma.
• Perimetro: somma dei segmenti.

PageScale Measure è focalizzata sulla distanza; per molte esigenze pratiche queste scomposizioni bastano.

---

Conversioni utili ↔️

• 1 in = 25,4 mm (esatto) → 1 in = 2,54 cm
• 1 ft = 12 in = 30,48 cm
• 1 yd = 3 ft = 91,44 cm

Scegli l’unità attesa dal destinatario: USA ft+in; disegno tecnico spesso mm/cm; mappe m/km.

---

Come aumentare la precisione 🎯✅

• Calibra al tuo zoom di lavoro. Se cambi zoom o DPI, ricalibra.
• Basi lunghe (muri lunghi, barre di scala intere) = meno errore.
• Clic precisi: zooma e punta agli spigoli/tacche di scala.
• Verifica incrociata: dopo la calibrazione, misura un secondo elemento noto; se l’errore supera 2–3% ricalibra.
• Attenzione alla prospettiva: foto oblique deformano; meglio scansioni o screenshot “in pianta”.

---

Esporta & condividi (comportamento Free/PRO) 🖼️➡️💬

• Clicca Export, seleziona l’area da salvare: ottieni un PNG con linee rosse ed etichette.
• Free: applica un watermark.
• PRO: watermark rimosso sugli export futuri; lo stato PRO resta memorizzato (inserisci il codice nel popup, es. MST39299441 dopo l’acquisto).

⚠️ Pagine protette (tipo chrome://) non sono catturabili; sui siti normali funziona.

---

Scorciatoie & controlli pannello ⌨️

• Esc — chiude l’overlay
• Ctrl/⌘ + Z o Backspace — annulla l’ultimo segmento
• Show/Hide overlay — nascondi/mostra rapidamente il layer
• Undo/Clear — affina le misure senza ricominciare da zero

---

Privacy & permessi 🔐

Usiamo activeTab, scripting, downloads, storage solo per disegnare l’overlay, esportare l’area selezionata e ricordare lo stato PRO.

• Nessun tracciamento. Nessuna analytics. Tutto resta nel tuo browser.

---

Problemi comuni (e soluzioni) 🛠️

• Niente overlay dopo il clic? Usa Activate on this tab, poi Calibrate. Se la pagina aveva una versione precedente, ricarica o ripremi Calibrate.
• Non compaiono le linee/etichette? Completa la calibrazione (due clic + valore reale).
• Export tagliato? Seleziona un’area leggermente più grande e verifica che il contenuto sia visibile nel tab.
• Hai cambiato zoom? Ricalibra per aggiornare il rapporto pixel→unità.

---

In sintesi 💬

Con un riferimento affidabile e la calibrazione di PageScale Measure, ogni piantina o mappa diventa una superficie di misura pronta all’uso — anche senza quote stampate. Calibra una volta, misura tutto, esporta ciò che conta. 📏✨
